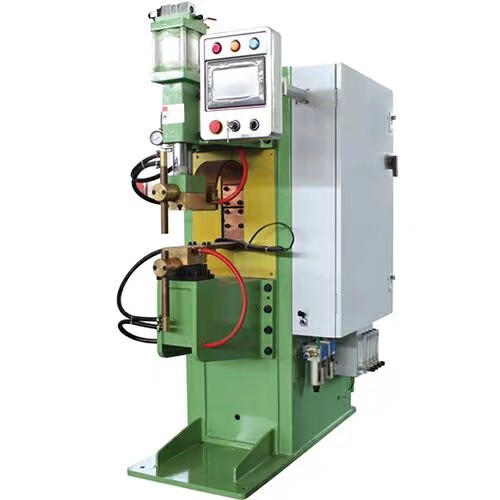

SMD-20

产品名称:中频直流点焊机
产品型号:SMD-20
输入电压:380V,3相
额定功率:90KVA
最大短路电流:20KA
最大焊接电流:18KA
占载率:50%
电极压力:7.2KN
电极行程:80MM
冷却水:30L/min
尺寸:1191*737*1724



0.00
0.00


产品名称:中频直流点焊机
产品型号:SMD-20
输入电压:380V,3相
额定功率:90KVA
最大短路电流:20KA
最大焊接电流:18KA
占载率:50%
电极压力:7.2KN
电极行程:80MM
冷却水:30L/min
尺寸:1191*737*1724




1:电器元件
1变压配置主要有:铁芯,线圈,二极管,固体AB硅胶和铜板等零部件组成。

铁芯;是采用特质硅钢片组合而成,抗磁强,耐高温。

线圈:定制漆庖线 自绕而成 ,耐高温。绝缘性能好。

二极管:是采用 进口(瑞士ABB)

AB硅胶:采进口用耐高温和抗高电压

铜板:是紫铜板外表镀银,有注接触面和导电性能强。

变压器内绝缘材料采用优质A级绝缘板性能强

2控制器配置主要有:控制系统,整流器,逆变器,逆变器驱动模块,稳压电源,低压电器,SCR驱动板,IGBT触发板,逆变连接铜板

控制器:西门子PLC,威伦触摸屏

整流器:可控硅 德国 西门康

逆变器:IGBT 德国  西门康

电容:  日本黑金刚

气动元器件: SMC

逆变连接铜板:材料紫铜 整套有冲床冲出

电器配件有:空气开关,稳压电源,继电器,交流接触器等全采用德国 施耐德电器配置。由于控制器内部全部采用精密电子技术,我公司采用全是相对应性能比较强的电器元件,这样有利于延长整台设备的使用寿命



2:机器功

  1:电流显示,显示电流,电流上下限报警,显示电流只做为参考。

  2:三色灯、报警器,工作绿灯亮,待机时黄灯亮,机器有故障红灯亮+报警器响。

  3:可以设置32组参数,可以保存八组参数,用到那组直接调出。

  4:每组参数可以设置多次焊接。

  5:电流可以设置缓升缓降。

  6:放电时间以毫秒计算。

  7:计数器,计产品、计焊点。

  8:可以提醒修模电极

  9:水压报警、变压器过热报警、可控硅过热报警、逆变器报警。
